Aluminiul reprezintă 8,23% din masa scoarței terestre, dar aproape niciodată nu apare ca metal pur. Sursa principală este bauxita — o rocă sedimentară roșiatică (de la oxidul de fier), cu rezerve majore în Australia, Brazilia, China, Guineea și India.

Prin procesul Bayer, bauxita este rafinată în oxid de aluminiu: se încălzește sub presiune cu hidroxid de sodiu. Urmează topirea, unde agenți reducători pe bază de carbon elimină oxigenul — rezultatul: aluminiu pur în proporție de aproximativ 99,8%, turnat în lingouri.

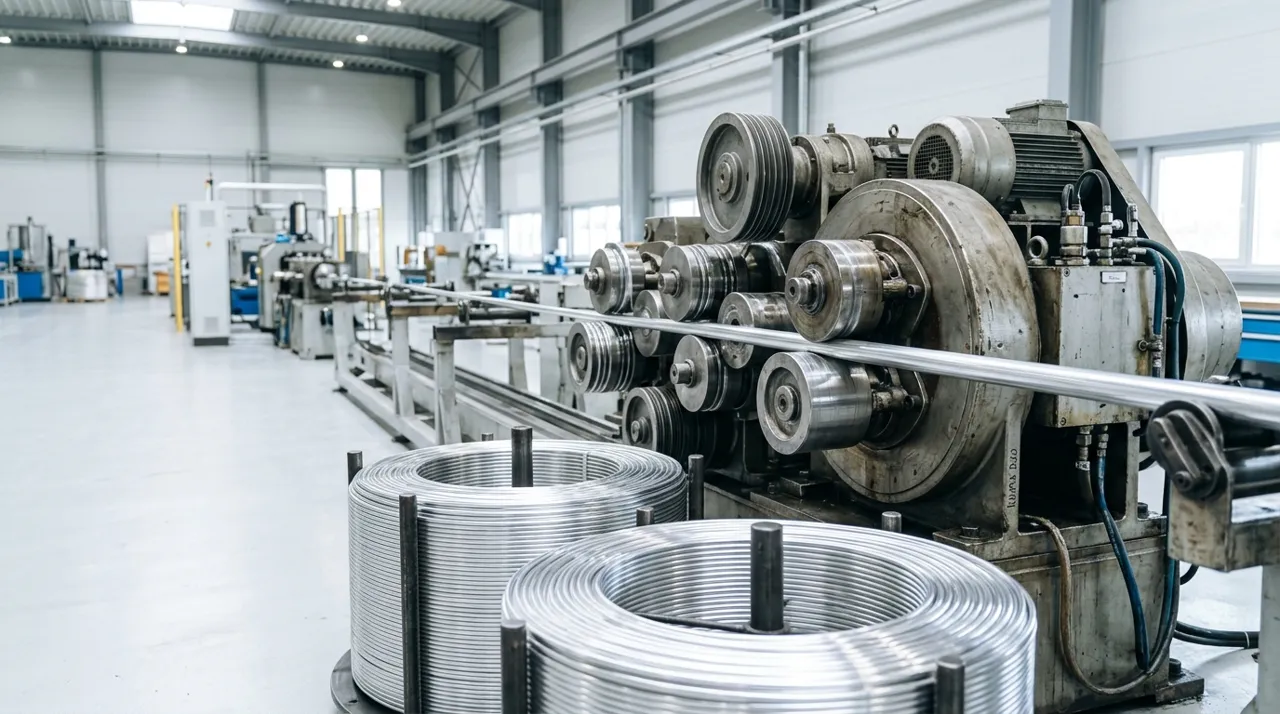

Lingourile devin conductoare prin trefilare: metalul e tras prin filiere care îi reduc progresiv diametrul și îi cresc lungimea, până la sârmă subțire și flexibilă, potrivită pentru cabluri electrice.

Conductoarele de aluminiu sunt mai ușoare decât echivalentele din cupru, dar au nevoie de o secțiune cu circa o treime mai mare pentru aceeași capacitate de curent. Armătura din sârmă de aluminiu (AWA) oferă protecție mecanică pe cablurile monofilare, prevenind curenții induși periculoși — ideală pentru linii aeriene și instalații expuse furtului, cum ar fi căile ferate.

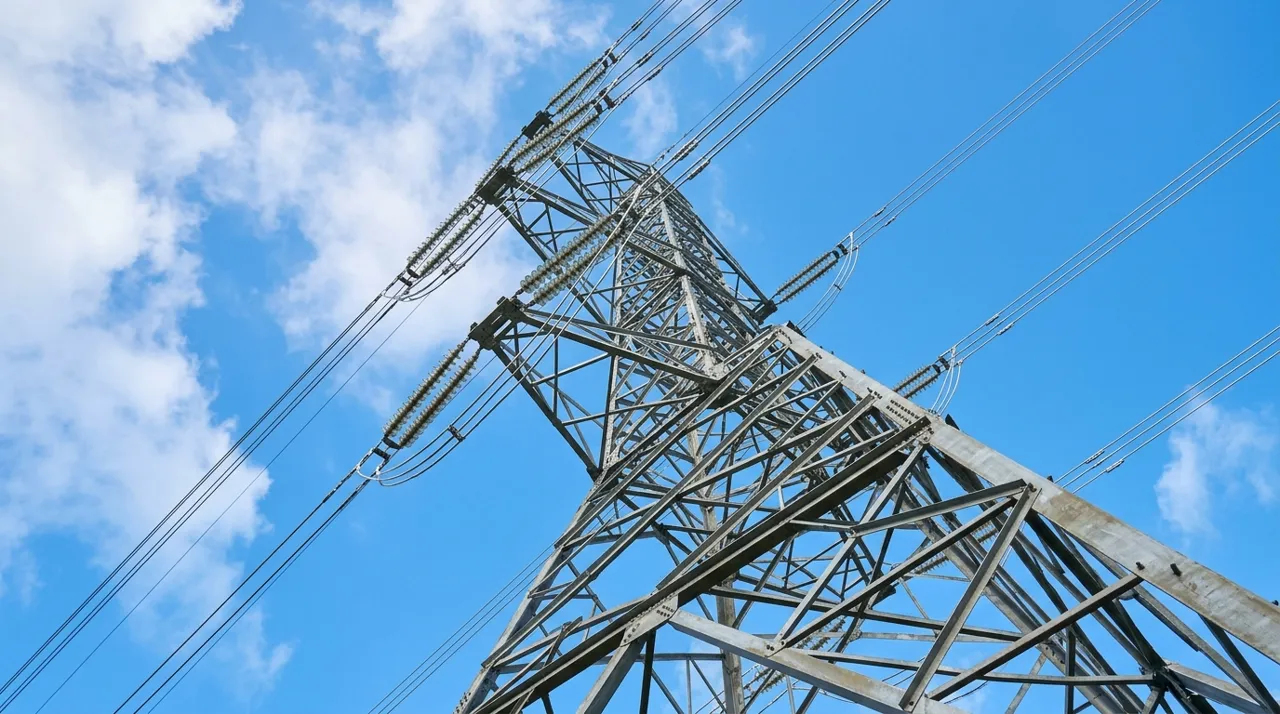

Greutate și comportament termic: aluminiul cântărește doar o treime din cupru, păstrând două treimi din conductivitatea acestuia. Pentru cabluri suspendate, greutatea mică e decisivă — iar aluminiul se comportă mai bine la dilatările și contracțiile date de variațiile de temperatură.

Rezistență la coroziune: în aer liber, aluminiul formează natural o peliculă densă de oxid care îl protejează de rugină și umezeală. Cuprul, în schimb, dezvoltă în timp patină care degradează transmisia curentului — nepotrivit pentru aplicații exterioare neizolate.

Avantaj economic: prețul aluminiului este jumătate sau mai puțin din cel al cuprului, care se apropie de 10.000 $ pe tonă. La cantitățile uriașe cerute de infrastructura liniilor aeriene, aluminiul este alegerea rațională.

Aceste trei argumente — eficiența greutății, protecția naturală la intemperii și costul — fac din aluminiu materialul preferat la nivel mondial pentru transportul aerian al energiei electrice.

XLPE (polietilenă reticulată) este un material termorigid obținut prin reticularea chimică a moleculelor de polietilenă — cu rezistență superioară la căldură și umiditate față de alternative.

Performanță: temperaturi de operare mai mari decât cablurile izolate cu PVC, rezistență extremă la abraziune și uzură, la tensiuni înalte, chimicale și materiale periculoase. Funcționează la fel de bine în condiții extreme de cald și de frig.

Față de PVC — care acoperă doar aplicații de joasă tensiune — XLPE se folosește atât la joasă cât și la înaltă tensiune, are durată de viață mai lungă, toleranță termică superioară, compoziție fără cloruri (mai prietenoasă cu mediul) și protecție mai bună la umiditate.

Aplicații: distribuția energiei, instalații industriale, rețele de utilități, minerit, unități medicale, sisteme de încălzire comerciale și rezidențiale. Raportat la performanță, XLPE rămâne o opțiune accesibilă ca preț.

Standardul VDE denumește cablurile printr-un cod de litere care descrie construcția — inginerii pot citi specificația direct de pe manta.

N = cablu conform standardului VDE; (N) = bazat pe standardele VDE. A = conductor de aluminiu.

Izolația: Y = PVC · 2Y = polietilenă · 2X = polietilenă reticulată (XLPE). Mantaua exterioară folosește aceleași litere: Y (PVC) sau 2Y (PE).

Componente suplimentare: C = conductor concentric de cupru · CW = variantă ondulată (wave-form) · R = armătură din sârmă rotundă · B = armătură din bandă de oțel.

Exemplu: NA2X2Y = cablu VDE (N) cu conductor de aluminiu (A), izolație XLPE (2X) și manta de polietilenă (2Y).
